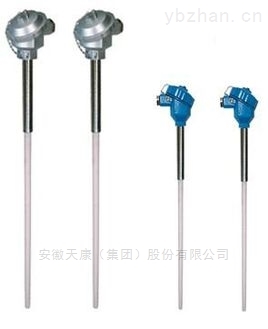

天康高温热电偶的安装要求简述
发布时间:2018-10-08   点击次数:94次
  由于天康高温热电偶的测量对象不同、环境条件不同、测量要求不同、安装方法和措施不同,在生产中需要考虑的问题很多。但从原理上讲,温度测量的准确性、安全性、维护方便性可以从三个方面考虑。为了避免测温元件的损坏,必须保证其具有足够的机械强度,保护测温元件免于磨损,必须保护屏或管等。测温元件的安装方法应根据具体条件(如被测介质的温度和压力、测温元件的长度、安装位置和形状等)而定。







  这里仅举几个例子,提醒大家注意:在压力测温元件的安装处,必须保证其密封。高温下工作的热电偶应垂直安装,以防止高温下保护管的变形。如果有必要水平安装,不要太长。热电偶应该用托架来保护。如果温度传感器安装在速度较大的介质中,则应安装在倾斜状态下。

  为了防止温度测量元件的过度腐蚀,将其安装在管道的弯曲处。当介质压力超过10MPa时,必须将保护套加到测量元件上。热电偶/电阻的安装位置还应考虑足够的空间和位置,以便拆卸、维护和校准。热电偶和长保护管的电阻应易于拆卸和组装。

  天康高温热电偶安装要求

  天康高温热电偶的安装应注意选择热电偶的安装位置和插入深度以及热电阻,这有利于准确测温、安全且易于维护;不影响设备的运行和生产。

  1、为了使热电偶的测量端和热阻与测量介质有充分的热交换,应合理选择测量点,避免在阀门、弯头、管道和设备死角附近安装热电偶或热阻。

  2、具有保护套的热电偶和电阻器具有传热和散热损失。为了减小测量误差,热电偶和电阻应该有足够的插入深度:

  (1)对于测量管道中心流体温度的热电偶,测量端应该插入管道中心(垂直或倾斜安装)。如果被测流体的管径为200mm,热电偶或电阻的插入深度应该为100mm。

  (2)对于高温、高压和高速流体温度测量(如主蒸汽温度),为了减小保护器的电阻,护套在流体的作用下,防止保护套断裂,可采用浅插入式保护管。热套管热电偶,浅插入式热电偶保护套管,其主蒸汽管道的插入深度不应小于75m;天康高温热电偶标准插入深度为100m。

  (3)如果需要测量烟道内烟气温度,尽管烟道直径很大。TE为4μm,热电偶或热阻插入深度可为1米。

  (4)当测量原件插入深度大于1m时,应尽可能垂直安装,或安装支撑架和保护套。
